Hotel 5 stelle sulla Riviera Italiana installa le unità CMAC HE e CXAF

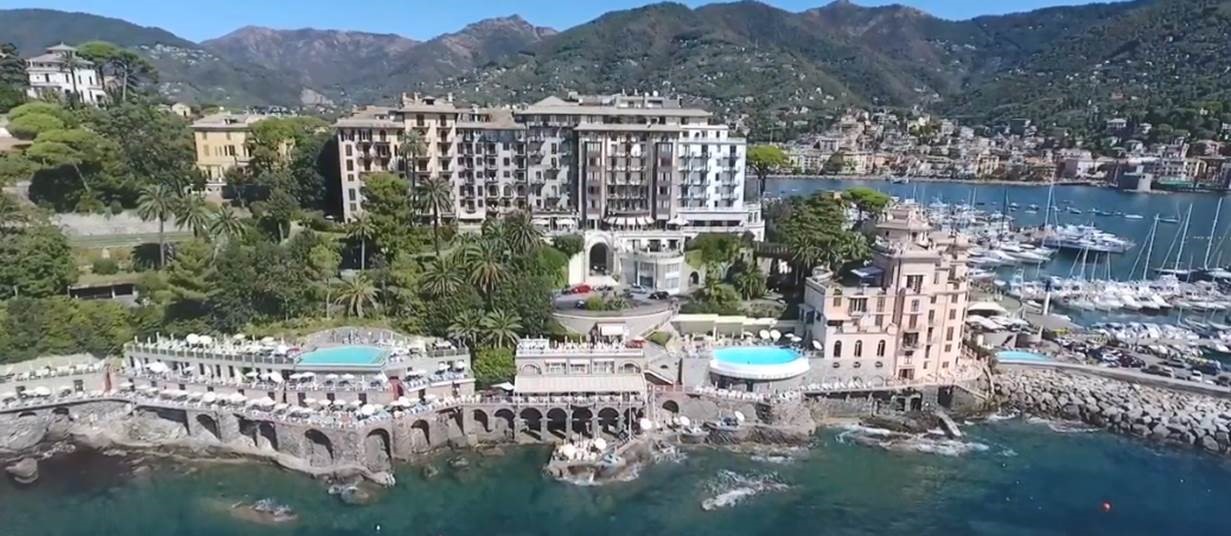

Il famoso Hotel Palace Excelsior 5 stelle, sulla baia di Rapallo (Riviera Italiana) e il promontorio di Portofino, è stato ristrutturato e riportato all'eleganza dei primi del '900, quando il beau monde internazionale si radunava lì.

Le 120 camere e suites, le sale conferenza oltre alla SPA, la palestra e la larga piscina coperta riscaldata vanno riscaldate e rinfrescate tutto l'anno.

Un paio di mesi prima, l'Equipment sales engineer Fabio Ritucci fu contattato dal consulente Morandi & Associati (Genova) per fornire loro supporto con il sistema HVAC e trovare la soluzione migliore per sopperire alla necessità di rinfrescamento e (simultaneo) riscaldamento nel corso dell'intero anno.

Quando Fabio apprese le necessità, propose subito le nostre unità polivalenti CMAC in combinazione con uno dei nostri refrigeratori o pompe di calore. In seguito alla necessità di combinare raffrescamento e simultaneo riscaldamento decise di optare per un CMAC HE combinato con una pompa CXAF, monitorati e ottimizzati con Trane CPC.

Il consulente apprezzò moltissimo la soluzione HVAC proposta e decise di scegliere il nostro progetto di sistema ibrido e prodotti sostenibili.

Le nuove unità sono munite del famoso controller TRANE UC800 e il CPC (sistema bulding automation system per la gestione intelligente della centrale termo frigorifera). La pompa di calore CXAF sarà utilizzata prevalentemente per il raffrescamento in estate tanto quanto per il riscaldamento in inverno.

La CMAC provvederanno alle stesse funzioni in primavera e autunno. Il calore raccolto sarà utilizzato prevalentemente per riscaldare gli ambienti e pre riscaldare l'acqua della piscina.

Una perfetta combinazione offre grande flessibilità, alta qualità di riscaldamento degli ambienti e ridondanza. La sostenibilità è salvaguardata utilizzando energie rinnovabili (aria) e /o riutilizzando il calore raccolto dai processi di raffreddamento.

Fabio e tutti i colleghi coinvolti dalla sede di Milano meritano un enorme ringraziamento per il loro ottimo lavoro.

Gli ospiti godranno del lusso e dell'eleganza dei primi del 900, abbinato all'avanguardia del riscaldamento per tutto l'anno, grazie ai prodotti innovativi Trane.

Alcuni dettagli tecnici
I nostri CXAF e CMAC sostituiranno due caldaie preesistenti (tot 800kw) e il refrigeratore condensato ad acqua che provvedono al circuito  fancoil. Queste nuove unità saranno quindi usate solo per il riscaldamento degli ambienti.

Una coppia di caldaie rimane per le UTA, acqua calda, ed eventuali piscine coperte non riscaldate tramite il nostro sistema.

Le torri di refrigerazione ora collocate sul tetto saranno demolite per recuperare spazio per suite, balconi e tutto ciò a cui oggi sono adibiti i tetti.

I nuovi refrigeratori condensati ad aria saranno installati in una centrale termofrigorifera creata ad hoc all’interno di un parcheggio al coperto dell’hotel.

CONTO TERMICO
Questo è lo schema per accedere al “conto termico” con CXAF e CMAC. Puoi farlo se sostituisci una caldaia di pari capacità e l’efficienza è al di sopra del minimo richiesto per regolamento.

Si può recuperare fino al 65% dell’investimento totale (inclusa la rimozione degli elementi preesistenti, l’installazione del  nuovo, la parcella del consulente, ecc..).

CHILLER PLANT CONTROLS (BMS)

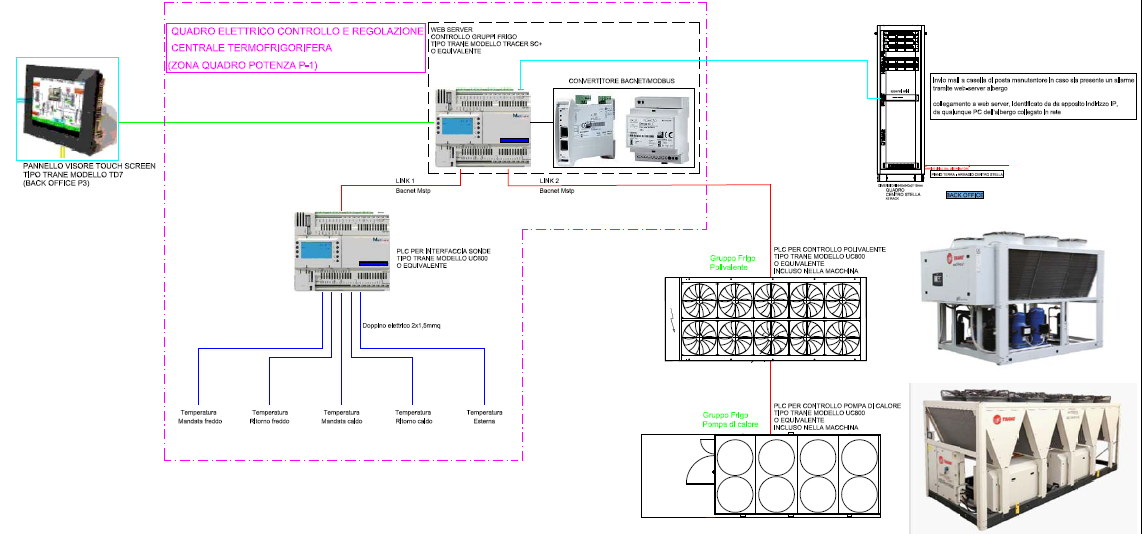

Questo sarà il meccanismo di comando controllato dal Chiller Plant Controls proprietario di Trane (CPC) :

  • Da dicembre a febbraio, solo riscaldamento. La pompa di calore CXAF provvederà all’intero carico ( nel caso raro in cui non fosse sufficiente il polivalente CMAC aiuterà nel riscaldamento)

  • Da marzo ad aprile, riscaldamento + raffrescamento. In questo periodo ci potrebbe essere necessità di raffrescamento da parte di ospiti da paesi più freddi. Sarò data priorità al polivalente CMAC, dovrebbe da solo provvedere ad entrambi i carichi. La pompa di calore sarebbe spenta.

  • Da maggio ad agosto solo raffrescamento. CXAF provvederà all’intero carico (nel caso raro in cui non fosse sufficiente CMAC aiuterà nel raffrescamento)

Da settembre a novembre, raffrescamento + possibile riscaldamento. Ora, in questo periodo si riscontra davvero rara una richiesta di riscaldamento, tuttavia potrebbe accadere ( per quanto molto inferiore a quella di raffrescamento). Sarà data priorità al CMAC, dovrebbe da solo provvedere ad entrambi i carichi. CXAF sarebbe spento.

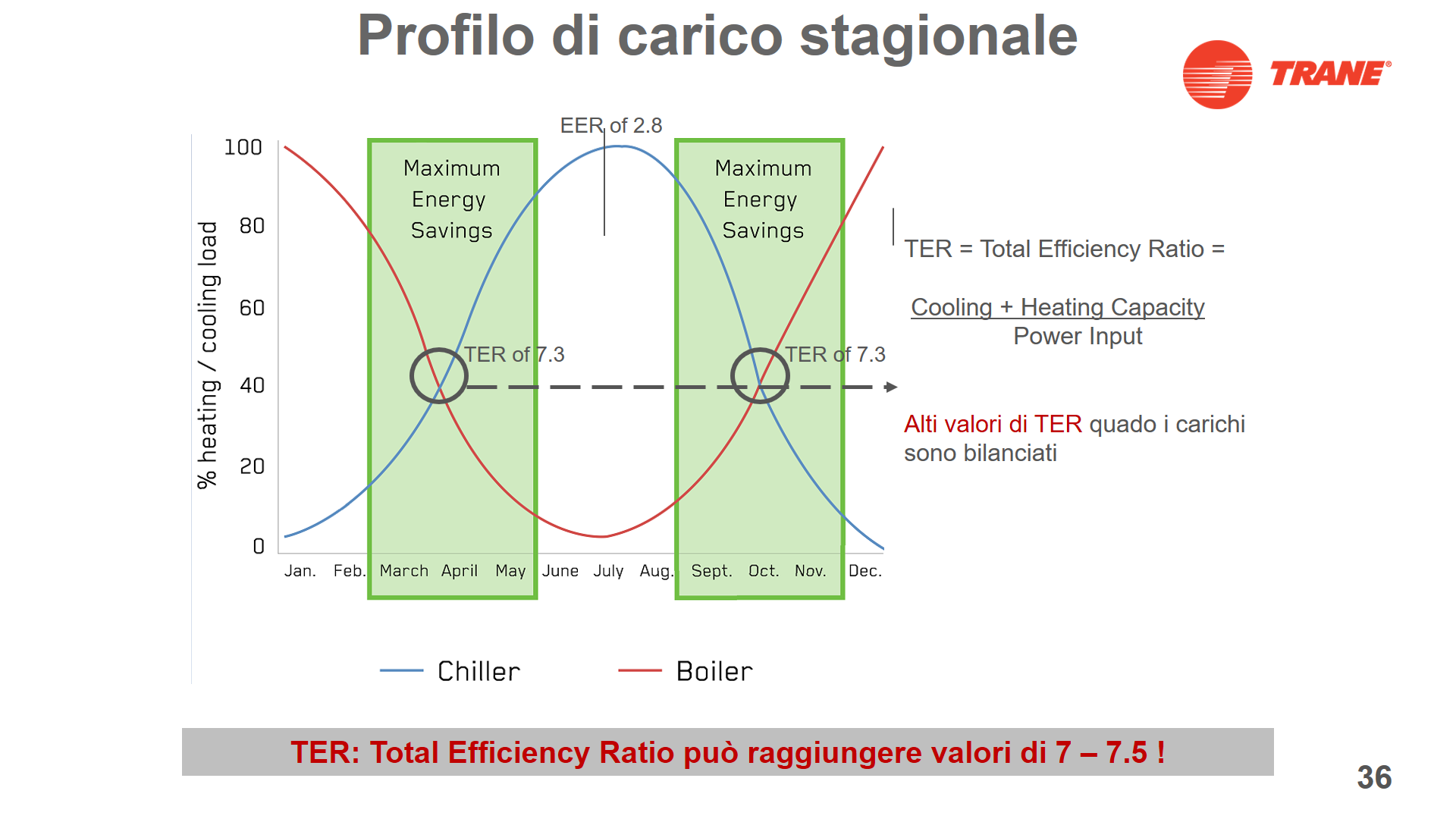

Sotto il profilo di carico stagionale:
