R-1233zd ターボ冷凍機

800~4,000 USRt

CeTraVac™ (CVHH)

フロン排出抑制法・高圧ガス保安法 適用対象外の超低GWP・ノンフロン扱い「R-1233zd」採用の中型~大型ターボ冷凍機。

詳しく知る ›
R-1233zd ターボ冷凍機
R-1233zd ターボ冷凍機 800~4,000 USRt
Top

主な特長

GWP(地球温暖化係数)がCO2と同じ値、かつODP(オゾン層破壊係数)がゼロのHFO(ハイドロフルオロオレフィン)冷媒「R-1233zd」を世界で初めて採用したターボ冷凍機です。

  • 低圧・ノンフロン扱い冷媒で安全・環境にやさしい
  • 世界最高効率 COP6.72(2,500トン例)
  • 超低GWP(1)
  • 不燃性で2L(微燃性)冷媒に求められる法令・ガイドラインに定められた遵守事項に関する対応不要
  • モータ直結駆動コンプレッサ採用でエネルギーロスゼロの高信頼性
  • 低回転・低騒音・低振動
  • 高圧ガス保安法に抵触せず有資格者の配置・各種届出など管理の手間が不要
  • かつてない高精度「第4世代マイクロプロセッサ」制御盤(カラータッチディスプレイ)による高い制御性
  • LonTalk、Modbus、BACnet 対応

フロンラベルは、フロン排出抑制法の指定製品の地球温暖化への影響度を示すマークです。
トレインのターボ冷凍機は最も高い段階のS(ノンフロン)に分類されています。

参考:日本冷凍空調工業会 フロンラベリング制度について

低圧/高圧 低圧冷媒 高圧冷媒
フロン区分 フロン ノンフロン扱い フロン ノンフロン扱い
冷媒 R-123 R-245fa R-514A R-1233zd R-134a R-513A R-1234ze R-1234yf
可燃性
(*1)
1
不燃
1
不燃
1
不燃
1
不燃
1
不燃
1
不燃
2L
微燃
2L
微燃
毒性区分
(*1)
B B B A A A A A
理論効率
(COP)
9.4 8.7 9.4 9.3 8.5 8.3 8.5 8.2
GWP 77
(*2)
1030
(*2)
< 2
(*3)
1
(*3)
1430
(*2)
573
(*3)
< 1
(*3)
< 1
(*3)
(*1) 冷媒の燃焼と毒性のカテゴリー(ASHRAE34 安全等級)クラス表⽰
(*2) IPCC4次報告書(100年値)
(*3) IPCC5次報告書(100年値)



固定速機

モデル

  • CVHH : 700~1,700 USRt (50 Hz)
  • CVHH : 800~2,000 USRt (60 Hz)



効率

  • COP(定格成績係数): 5.9~6.4
  • IPLV(期間成績係数): 6.2~7.3



主なオプション

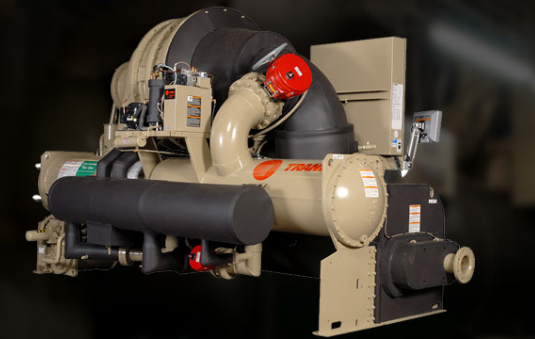

  • フリークーリング

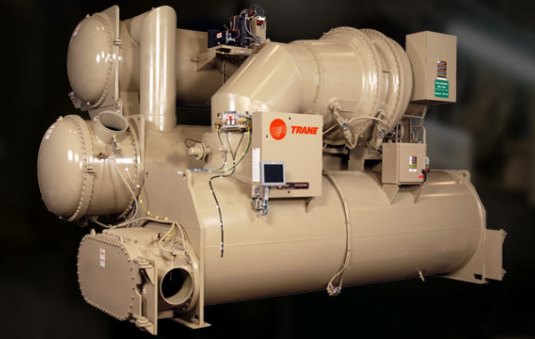

  • 熱回収コンデンサ(概ね46℃まで)
  • 補助コンデンサ
  • ヒートポンプ運転 (概ね46℃まで)
  • 冷凍機搭載起動盤

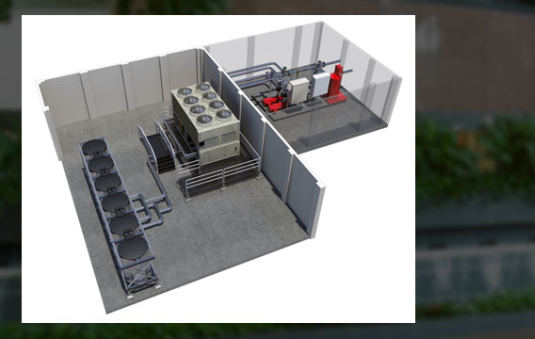

  • 氷蓄熱(ブライン機)
  • ホットガスバイパス
  • 配管横取出し

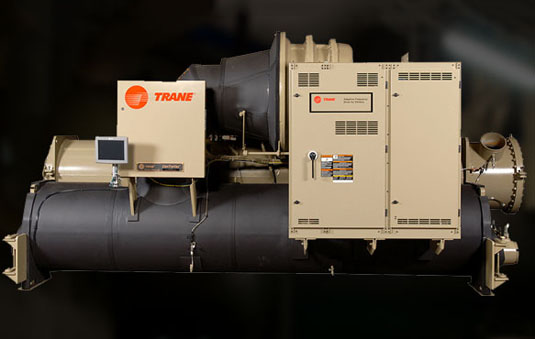

  • 水室ヒンジ

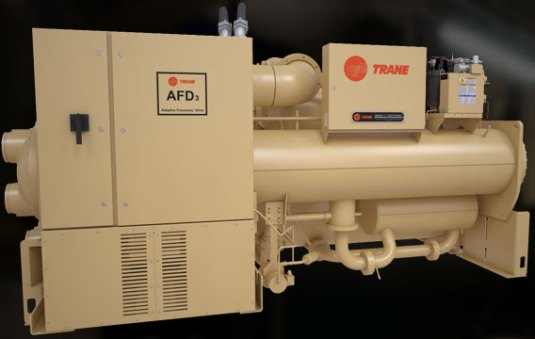

インバータ機

モデル

  • CVHH : 700~1,300 USRt (50 Hz)
  • CVHH : 800~1,400 USRt (60 Hz)



効率

  • COP(定格成績係数): 5.8~6.1
  • IPLV(期間成績係数): 8.1~8.8



主なオプション

  • フリークーリング
  • 氷蓄熱(ブライン機)
  • ホットガスバイパス
  • 配管横取出し
  • 水室ヒンジ

More

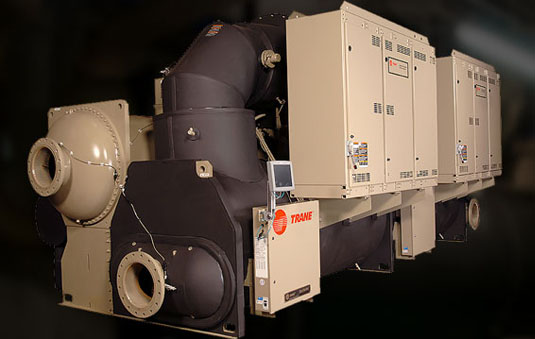

圧縮機2基搭載機

地域冷暖房、産業プラント、大学などの大規模設備向けに設計された大型ターボ冷凍機



独立した冷媒回路を持つコンプレッサ2基を搭載したモデルです。コンプレッサのリフトを減少することで消費電力を低減します。1台で冷凍機2台分の能力を発揮し ますが、メンテスペースは1台分の省スペースで、イニシャルコストを抑えることができます。

  • 1台のターボ冷凍機に圧縮機2基搭載
  • 限られたスペースで高い冷凍能力
  • 分割搬入可能



モデル

  • CDHH : 2,000~4,000 USRt (50 Hz)
  • CDHH : 1,800~4,000 USRt (60 Hz)



効率

  • COP(定格成績係数): 5.9~6.7
  • IPLV(期間成績係数): 6.4~9.3



主なオプション

  • 冷凍機搭載起動盤
  • 氷蓄熱(ブライン機)
  • 配管横取出し
  • 水室ヒンジ
